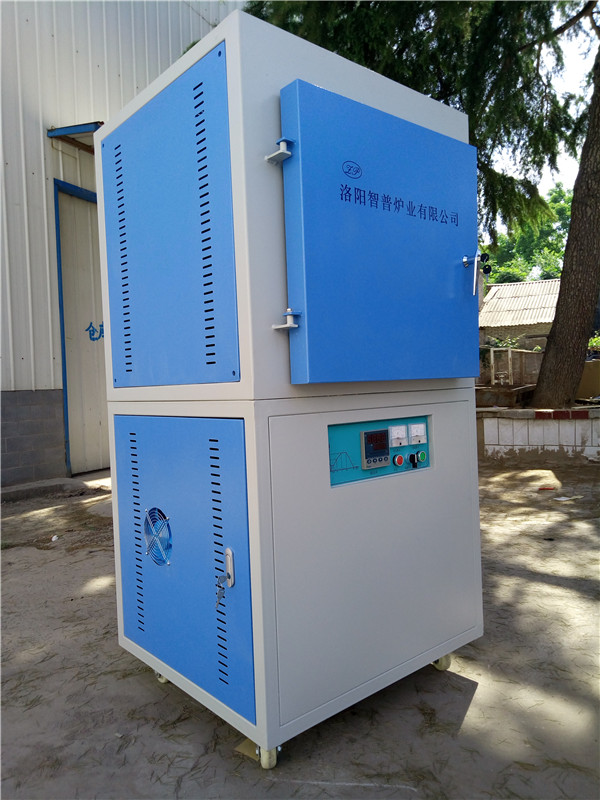

高溫箱式爐的結構包括爐膛、爐襯、爐管和鋼結構，爐膛是對材料進行加熱的地方，爐襯是決定高溫箱式爐質量的重要條件之一，通常由耐火層、保溫層、防護層以及鋼結構組成，需要具備耐沖刷和侵蝕的功能。

一、高溫箱式爐工作原理

　　高溫箱式爐從燃燒器噴出燃燒，產生高溫火焰和高溫煙氣，高溫火焰通過輻射將熱量傳給輻射室內的爐管，進而傳給爐管內的介質。高溫煙氣由于煙囪的抽力或引風機的作用向上進入加熱爐的對流室，通過對流的方式將熱量傳給對流室內的爐管，進而傳給爐管內的介質。

二、高溫箱式爐結構

　　1、輻射室

　　輻射室是熱交換的主要場所，通過火焰或高溫煙氣進行傳熱，以輻射熱為主，其熱負荷約占全爐的70％-80％。將爐氣輻射的能量傳給爐墻和金屬的表面上后，就會有一部分被吸引，有一部分被反射回去。反射出來的熱量，要通過充滿爐膛內的爐氣，一部分被爐氣吸收，剩余部分輻射到對面的爐墻或金屬上，如此反復輻射。

　　2、對流室

　　對流室是靠輻射室排出的高溫煙氣進行對流傳熱來加熱物料。煙氣以較高的速度沖刷爐管管壁，進行有效的對流傳熱，其熱負荷約占全爐的20％-30％。對流室一般布置在輻射室之上，有的單獨放在地面。為了提高傳熱效果，爐管多采用釘頭管或翅片管。

　　3、余熱回收系統

　　余熱回收系統是用以回收加熱爐的排煙余熱的。回收方法有兩類：一類是靠預熱燃燒空氣來回收，使回收的熱量再次返回爐中；另一類是采用另外的回收系統回收熱量。前者稱為空氣預熱方式，后者通常用水回收稱為廢熱鍋爐方式。

　　目前，爐子的余熱回收系統多采用空氣預熱方式，只有高溫管式爐和純輻射爐才使用余熱鍋爐，這類高溫管式爐的排煙溫度較高，安裝余熱回收系統后，爐子的總效率可達到88％-90％。

　　4、燃燒器

　　燃燒器的作用是完成燃料的燃燒，為熱交換提供熱量。燃燒器由燃料噴嘴、配風器、燃燒道三部分組成。燃燒器按所用燃料的不同可分為燃油燃燒器、燃氣燃燒器和油氣聯合燃燒器。燃燒器性能的好壞，直接影響燃燒質量及爐子的熱效率。操作時，特別應注意火焰要保持剛直有力，調整火嘴盡可能使爐膛受熱均勻，避免火焰舔爐管，并實現低氧燃燒。要保證燃燒質量和熱效率，還必須有可靠的燃料供應系統和良好的空氣預熱系統。

　　5、通風系統

　　通風系統的作用是把燃燒用空氣導入燃燒器，將廢煙氣引出爐子。它分為自然通風和強制通風兩種方式，前者依靠煙囪本身的抽力，后者使用風機。過去，絕大多數爐子都采用自然通風方式，煙囪通常安裝在爐頂。近年來，隨著爐子結構的復雜化，爐內煙氣側阻力增大，加之提高爐子熱效率的需要，采用強制通風方式日趨普遍。
